Hi,

die Versicherung deckt - vereinfacht ausgedrückt - Fahrlässigkeit ab.
Mal nicht aufgepasst, etwas übersehen, sich verschätzt.
Probleme gibt es erst bei grober Fahrlässigkeit. Dazu muss man sich der Gefahr bewusst sein nach dem Motto "ist zwar scheisse aber wird schon gut gehen".
Wer mit nem Hotliner über 100ten von Leuten über der Stadtparkwiese rumrockt, fällt sicherlich in diese Kategorie.

Ansonsten bitte einfach mal locker durch die Hose atmen...

Gruß,
Norbert

Hallo Norbert,

schöne Sache. An so einem Board hätte ich auch Interesse. Du erzeugst doch ein normales PPM-Signal, also sollte man doch im Prinzip auch andere HF-Module (in meinem Fall Jeti Duplex 2,4 GHz) da dran hängen können, oder?
Ist der µ-Controler auf deiner Platine eigentlich in-circuit programmierbar? Wäre ganz praktisch für eigene Experimente (Auch wenn ich persönlich mehr der PIC-Typ bin ).

Beste Grüße,

Hallo Lutz,

ja, das ist ein PPM-Signal. Die Pausen sind low aber wenn das Jeti-Modul das andersrum haben will ist das kein Problem. Wenns nur 3,3V sein dürfen ist das auch einfach hinzubasteln.
Allerdings keine Ahnung wie das mit dem Duplex läuft.

Das ist ein ATMega-32PI und der ist ISP. Das ist die 6x1 Buchse oben auf der Platine.
Ätzen kann ich inwischen excellent aber Dukos leider nicht, also ist die Löterei teilweise etwas fummelig, einige Beinchen von THT-Teilen muß man auch oben anlöten.

Ich mache die Platine nochmal neu, nicht so beengt, mit Befestigungslöchern usw.

Mit dem gratis-Bascom ist es aber vorbei, mein Programm ist jetzt bei knapp 10kB und es fehlt noch etwas.

Edit: Nachdem das mit der Zulässigkeit so lustig war, könnten wir uns hier noch etwas über PIC vs. AVR "unterhalten" ;-)
Im Zweifel stellen wir die Frage dann noch bei mikrocontroller.net

Gruß,
Norbert

Dieser Beitrag wurde zuletzt bearbeitet: 06.02.2010 15:33 von Norbert.

Hi,

so, Vollzugsmeldung!

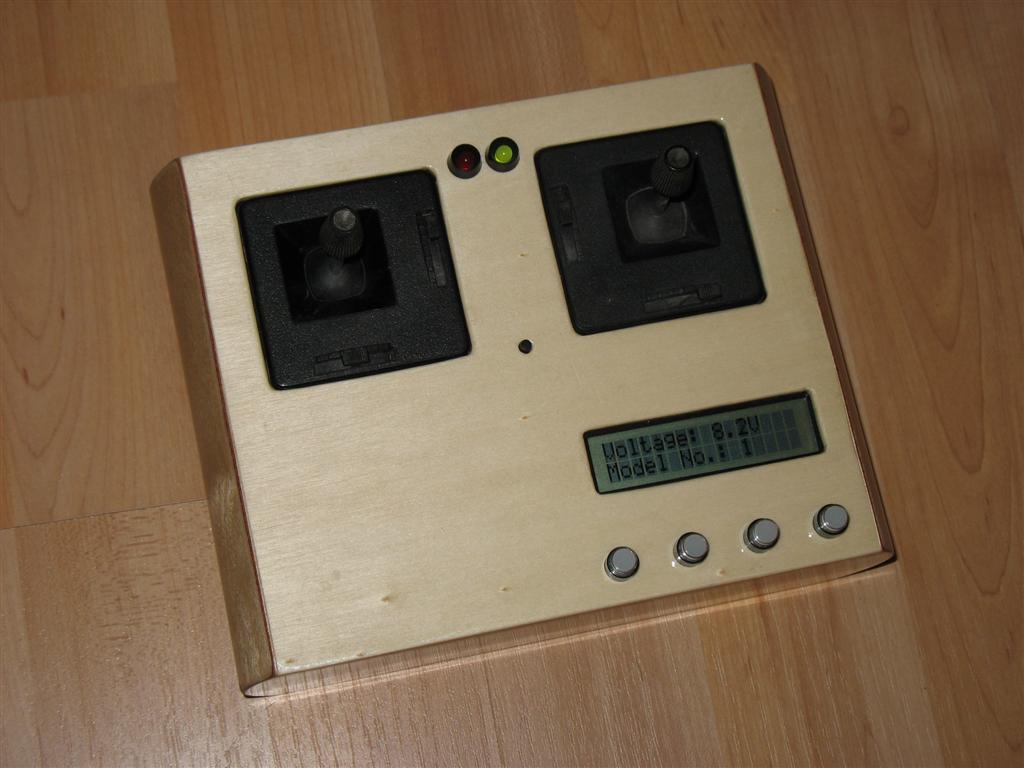

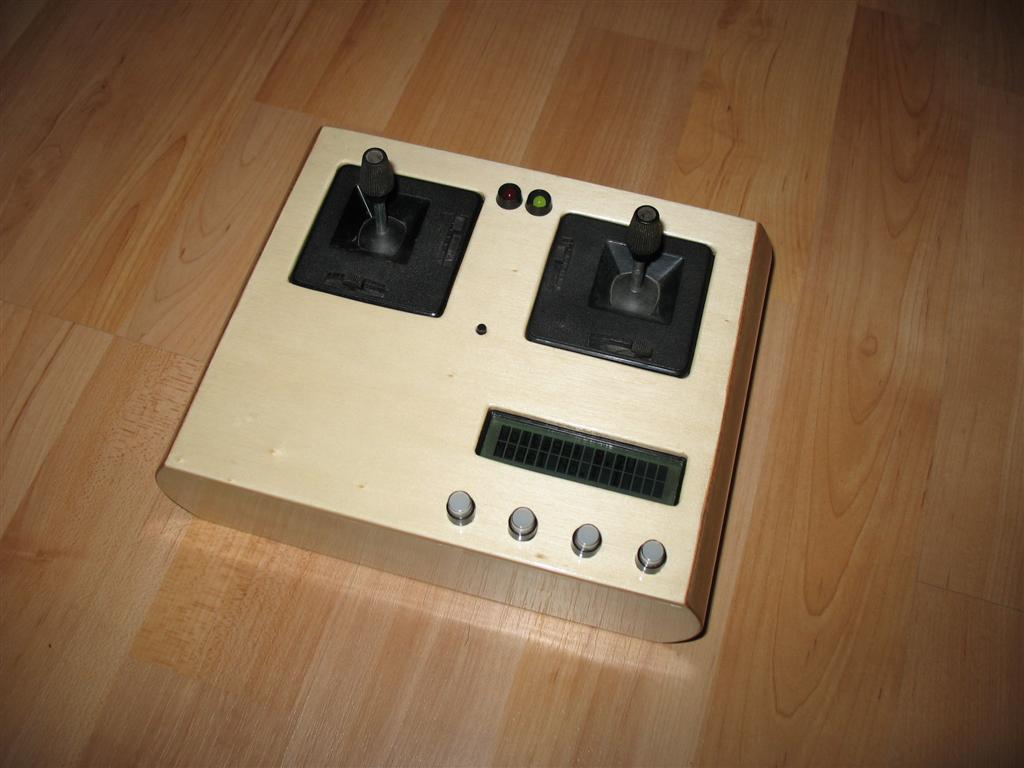

Hier ist der frei programmierbare Eigenbausender in seinem Gehäuse.
Max. 8 Kanäle, 7 davon Proportional, momentan programmierbar Servoreverse, Servoweg 0-150%, Einlernen der Neutralstellungen und Knüppelwege.
Der Einschalttaster ist das Schwarze in der Mitte, das wird noch geändert (zu empfindlich bei geringster Feuchtigkeit).
Die grüne LED ist der Status des Moduls. Grün = gültiges PPM-Signal, Rot  = Power da aber kein PPM-Signal.
Die linke LED wird später noch ne "Akku fast leer" Warnung.

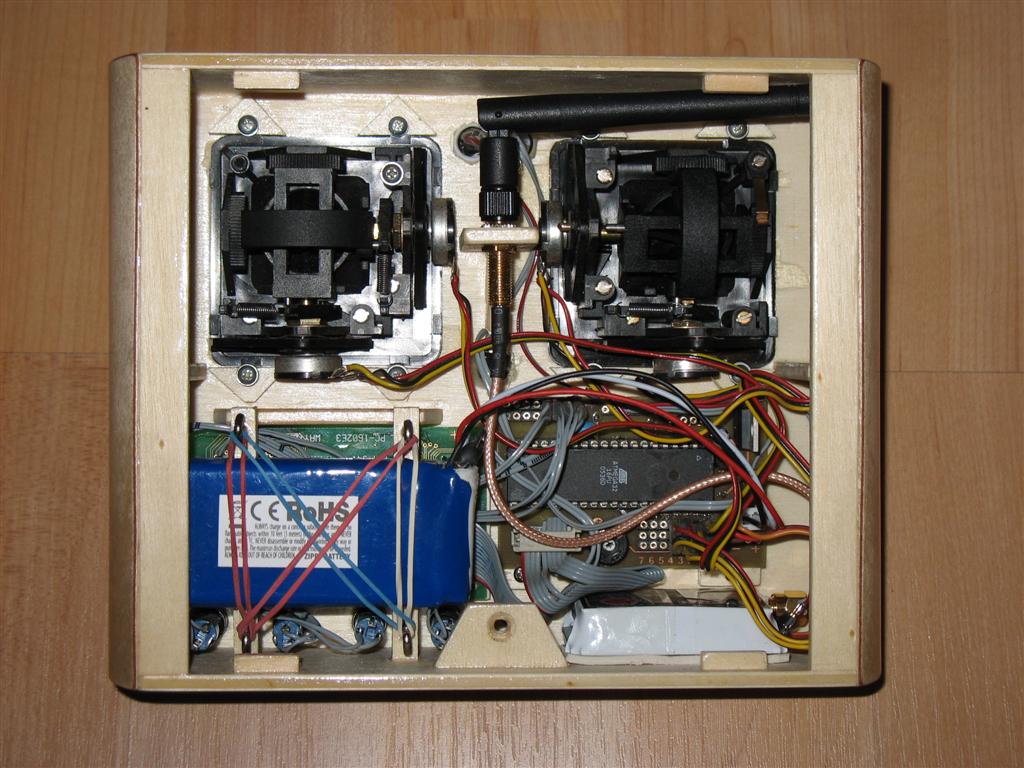

Wie man klar sehen kann, wurde höchster Wert auf eine geordnete Kabelführung gelegt.

Gewinn für MM-Anwendung: Praktisch keiner.
Das hätte ich auch in das Gehäuse der Combi 80 prokeln können.
Morgen/Übermogen habe ich damit aber Multinaut für ein Funktionsmodell mit superbilligen Empfängern von Hobbyking.

Gruß,
Norbert

Das mit der Multinautgeschichte muss ich dringend weiterverfolgen.
Mach weiter so!
Martin

Dieser Beitrag wurde zuletzt bearbeitet: 09.02.2010 23:14 von eMMa.

Hallo Martin,

diese Baustelle ist vorerst geschlossen, der Sender reicht mir erstmal.
Wenn 7 analoge Kanäle nicht reichen kann es aber weitergehen.

Gruß.
Norbert

extrem geil!!!
ich glaub wird zeit, dass wir uns mal wieder treffen, (am besten natürlich am Wasser) denn ich muss sowas immer 1:1 sehen um es zu verstehen (diesen Reim sag ich nicht nur des Reimes wegen, obwohl das auch ganz schön ist )

Cool, ne funkende Zigarren-Joystickkiste.

Jetzt mußt Du nur noch die Sticks mit  Holzknüppeln versehen, Mahagoni, Teak oder so, unlackiert, wegen besserer Haftung am Daumen.

Ne, ganz im Ernst: !
Zumindest für mich aus Sicht eines ahnungslosen Elektronik-Dummies sieht das eindrucksvoll aus.

Aber noch etwas unaufgeräumt da drinnen...
Daher wäre ich großzügig bereit, Dir dieses Erstmuster abzunehmen und würde auch die Versandkosten übernehmen. Auch wenn ich das Motto ja kenne: Erstes Exemplar für den Feind, zweites für den Freund, drittes dann für sich selbst...



Gruß
Thomas

Dieser Beitrag wurde zuletzt bearbeitet: 23.02.2010 13:36 von Thomas.

Hallo, bin auch grade dabei mir eine RC-Fernsteuerung zu bauen.
Allerdings mit dem jeti Duplex System. Leider kämpfe ich noch mit den Timern des AVR. Die Servos zucken ab und an unkontrolliert, und so sieht auch das Bild auf dem Oszi aus. Hat jemand einen Tip für mich?


$regfile = "m32def.dat" : $crystal = 8000000


'---------------------------- Timer konfigurieren ----------------------------
Config Timer2 = Counter , Prescale = 1024 , Clear Timer = 1
On Oc2 Timer2_isr:
Ocr2 = 190

Config Timer1 = Counter , Prescale = 8 , Clear Timer = 1
On Oc1a Timer1_isr

'---------------------------- Interrupts einschalten -------------------------
Enable Oc1a
Enable Oc2
Start Timer2

Enable Interrupts

'---------------------------- Konstanten -------------------------------------
Const Us300 = 300                                           ' 300 us
Const Us500 = 500                                           ' 500 us
Const Us1000 = 1000                                         ' 1,0 ms
Const Us1500 = 1500                                         ' 1,5 ms

'---------------------------- Variablen RX -----------------------------------
Dim Pulslaenge(20) As Word
Dim Ti As Byte
Dim I As Byte
' - - - - - - - - - E / A Konfiguration - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Ppm_signal Alias Portc.1

Config Ppm_signal = Output
'============================ Pulslänge übertragen ===========================
Do

For I = 1 To 19 Step 2
Pulslaenge(i) = Us300
Pulslaenge(i + 1) = Us1000
Next I

Loop

'---------------------------- Timer 0 ----------------------------------------
Timer2_isr:

   Ti = 1
   Compare1a = Pulslaenge(ti)
   Start Timer1
   Set Ppm_signal

Return
'---------------------------- Timer 1 ----------------------------------------
Timer1_isr:

   If Ti < 19 Then
   Incr Ti
   Compare1a = Pulslaenge(ti)
   Toggle Ppm_signal

   Else
   Reset Ppm_signal
   Stop Timer1
   End If

Return

'---------------------------  Duplex -----------------------------------------
