Hallo,
habe gerade eine RainbowII von Robbe geschenkt bekommen und (fast) erfolgreich zusammengebaut.
Auf Anraten des Modellbaulades habe ich mir folgende Fernsteuerungskomponenten gekauft:
Sender: Graupner X-408, 40 MHz (4 Kanäle sind auf Zuwachs-nächstes Modell-geplant)
Empfänger: Graupner R 700
Segelverstellservo: Graupner C5077
Bei dem Einbau mußte ich feststellen, dass der Servoweg gerade mal 40% zu jeder Seite beträgt, was vorne und hinten nicht reicht (würde gerade mal Am-Wind-Kurse erlauben)
Kann mir jemand helfen, wie ich als Anfänger den Servoweg vergrößere??? Die Bedienungsanleitung gibt nichts her.

Eine Rolle auf dem Serverarm und die Schot einmal umlenken, wie bei der MM

..und schon verdoppelt sich der weg, ist magisch

Hallo "RainbowII",

keine Ahnung wie Du das bislang versucht hast und was Robbe für das Boot vorgesehen hat, aber Du kannst einen grundsätzlichen Einbau und Ansteuerung ja vielleicht aus dem Bauplan der rMM entnehmen:

http://www.mm-sailing.de/mm-hp/boot/bauplan-rmm.jpg

Wichtig ist:

- ein gleicher Abstand der Befestigungspunkte an den beiden Bäumen zur Drehachse der Bäume (Großbaumbeschlag, Fockbaumaufhängung), sonst öffnen die beiden Segel unterschiedlich
- möglichst kurzer Hebel, damit die Belastung aufs Servo so gering wie nötig ist.
- für die Einstellerei der Schotwege mehrere Befstigungspositionen/-löcher für die Umlenkrollen machen.
- in Stellung dichtgeholt den Stellarm möglichst spitzwinklig zu den Schoten stehen haben (im rMM-Plan ist ca. halb offen gezeichnet), reduziert auch die Servobelastung
- dünne Schoten verwenden, die Robbe-Bausatzschnur ist z.B. zu dick und klemmt

Hebel kann man aus Sperrholz leicht selber machen. Umlenkrollen gibts im Fachhandel, wenns Servo gut kräftig ist (also Drehmoment oberhalb was von 50), reichen auch einfache Augösen aus - damit kann man ja der Einfachkeithalber auch anfangen.

Gruß
Thomas

Wer mit Elektronik und dem Löten vertraut ist kann (unter Garantieverlust) auch das Servo modifizieren. Einfach aufschrauben und schauen ob man zwischen die beiden äusseren Anschlüsse des Potis zu Platine noch 2 KOhm Widerstande in Serie schalten kann. Damit vergrössert sich der Servoweg nahezu um das doppelte. Bei den meisten Servos lässt sich so problemlos eine 180° Drehung bei vollem Knüppelweg erreichen. Vorteil der Aktion der Hebelarm bleibt klein bei deutlich reduzierten Kräften auf die Servomechanik.

Für meine neue rMM habe ich soeben 2 Servos (Fock und Groß getrennt) auf diese Art und Weise modifiziert.

Dieser Beitrag wurde zuletzt bearbeitet: 25.08.2009 22:42 von Wolfgang Kracht (104).

Ich habe das Teil selbst noch nicht gesehen, aber es soll ein Bauteil geben, das zwischen Super und Servo gestöpselt wird. Nach Gerüchten um 20 €. Damit soll der Servoweg vergrößert oder verkleiner werden.

Wenn denn nicht im Getriebe ein Anschlag eingebaut ist!!!
Dann gibt der Servo nämlich nur noch Rauchzeichen.

Wer das macht bitte also erst das Getriebe prüfen und ggf. den Anschlag entfernen.

Hallo MM-Segler,

seit einiger Zeit wird in den RC-Foren über die Programmierung von Hyperion ATLAS Digital Servos geschrieben um den Servoweg zu vergrößern.
Nachfolgend habe ich einige Bilder zur Programmierung eines HP-DH-16 Hochvoltservos eingestellt, den ich dazu verwendete.

Eine genaue Beschreibung ist im "HYPERION ATLAS DIGITAL SERVO - PROGRAMMING MANUAL" als .pdf-file unter der HTML-Seite
http://www.hyperion.hk/dn/pc/doc/ATLAS-PROGMAN-EN.pdf .

Mein Programmieradapter schaut so aus.

Wichtig ist den Servo bei der Programmierung nur an  max. 4,8 V, also 4 NiMH Zellen anzuschließen. Wichtig ist auch am USB-Programmieradapter die rote Plusleitung offen zu lassen. Der Adapter benötigt nur die Masse und Implsleutung zum Servo. Siehe Manual.

Als erstes werden die Treiber von Silicon Labs für den USB-Adapter auf dem PC sorgfältig installiert. Ich benutzte einen Windows 7  32 Bit PC dafür. Ist im Gerätetreiber danach ein Eintrag für die CP2110X USB to UART Bridge, bei mir (COM 7) zu sehen sollte es funktionieren.
Hier der Eintrag im Gerätemanager.

Am angeschlossenen USB-Programmieradapter leuchtet die LED nachdem die 2 Treiber geladen wurden grün und rot auf. Hie 2 Bilder dazu.

Wird nun die installierte "ATLAS PROGRAMMING SOFTWARE" aufgerufen ist folgendes auf dem Bildschirm zu sehen.

Wird nun bei einem "Connect" das angeschlossene Digitalservo erkannt leuchtet eine LED im Fenster grün. Weiterhin ist die Firmware Revision sichtbar. Das schaut so aus.

Das Servo ist programmierbar.

Dieser Beitrag wurde zuletzt bearbeitet: 28.12.2011 20:13 von Alex.

Hallo MM-Segler,

seit einiger Zeit wird in den RC-Foren über die Programmierung von Hyperion ATLAS Digital Servos geschrieben um den Servoweg zu vergrößern.
Nachfolgend habe ich einige Bilder zur Programmierung eines HP-DH-16 Hochvoltservos eingestellt, den ich dazu verwendete.

Eine genaue Beschreibung ist im "HYPERION ATLAS DIGITAL SERVO - PROGRAMMING MANUAL" als .pdf-file unter der HTML-Seite
http://www.hyperion.hk/dn/pc/doc/ATLAS-PROGMAN-EN.pdf .

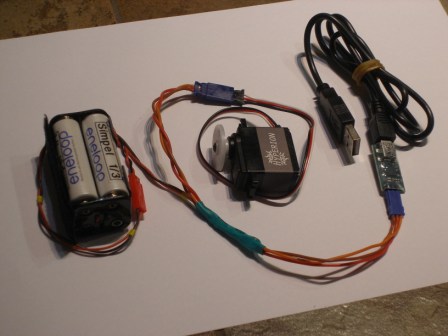

Mein Programmieradapter schaut so aus.
[attachment=6398]
Wichtig ist den Servo bei der Programmierung nur an  max. 4,8 V, also 4 NiMH Zellen anzuschließen. Wichtig ist auch am USB-Programmieradapter die rote Plusleitung offen zu lassen. Der Adapter benötigt nur die Masse und Implsleutung zum Servo. Siehe Manual.

Als erstes werden die Treiber von Silicon Labs für den USB-Adapter auf dem PC sorgfältig installiert. Ich benutzte einen Windows 7  32 Bit PC dafür. Ist im Gerätetreiber danach ein Eintrag für die CP2110X USB to UART Bridge, bei mir (COM 7) zu sehen sollte es funktionieren.

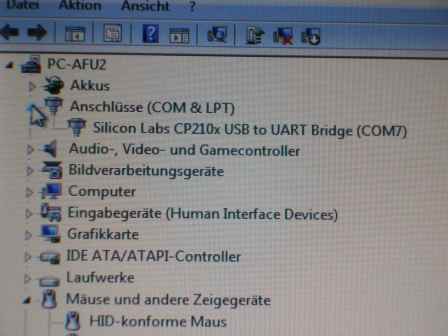

Hier der Eintrag im Gerätemanager.
[attachment=6399]

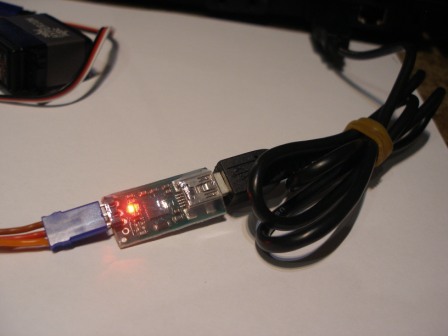

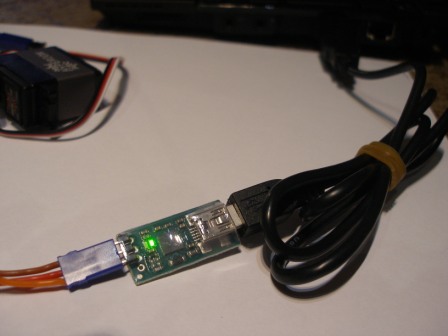

Am angeschlossenen USB-Programmieradapter leuchtet die LED nachdem die 2 Treiber geladen wurden grün und rot auf. Hie 2 Bilder dazu.
[attachment=6400] [attachment=6401]

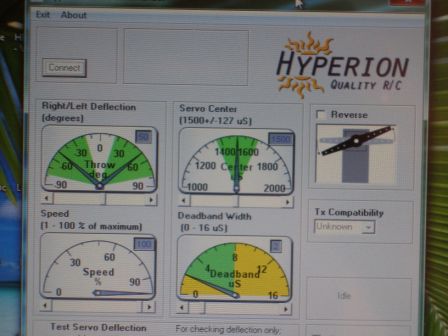

Wird nun die neu installierte "ATLAS PROGRAMMING SOFTWARE" aufgerufen ist folgendes auf dem Bildschirm zu sehen.
[attachment=6402]

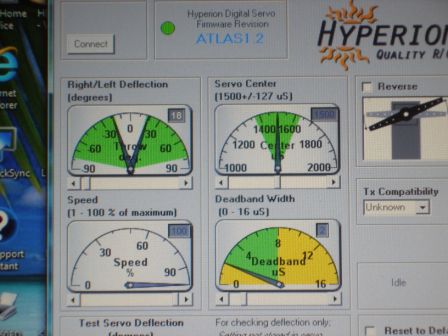

Wird nun bei einem "Connect" das angeschlossene Digitalservo erkannt leuchtet eine LED im Fenster grün. Weiterhin ist die Firmware Revision sichtbar. Das schaut so aus.
[attachment=6403]

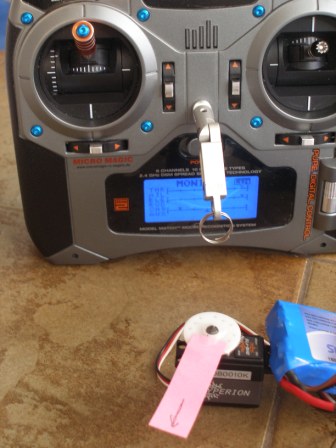

Das Servo ist jetzt programmierbar. In den nächsten 4 Bildern ist ein Servoweg von 36° mit 100% Servospeed sichtbar.


Jetzt wurde zum RC-Segeln der Servoweg auf 140° sowie mal 60% Servospeed programmiert. Dazu die nächsten 4 Bilder.

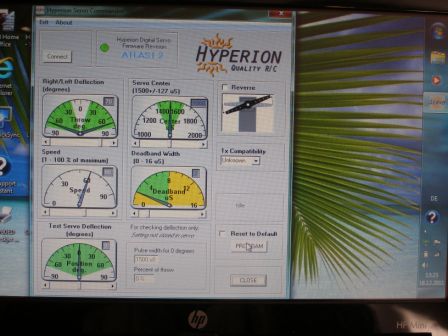

Noch einmal die gewählten Einstellungen am Display.

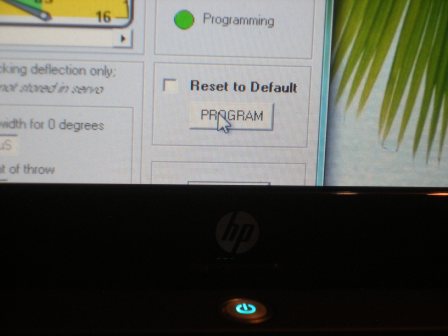

Durch einen Klick auf die "PROGRAM" Taste werden die Werte abgespeichert. Neben Programming leuchtet dabei eine LED kurze Zeit grün auf. ----> Alles O.K.

Das Servo wird nun vom "ATLAS COMMANDER" abgesteckt und an einem Receiver getestet. Dazu wurde bei den letzten 3 Bildern ein Winkelmesser zur Darstellung der 140° Weg über den Servoarm gelegt.

Dieser Beitrag wurde zuletzt bearbeitet: 28.12.2011 20:09 von Alex.

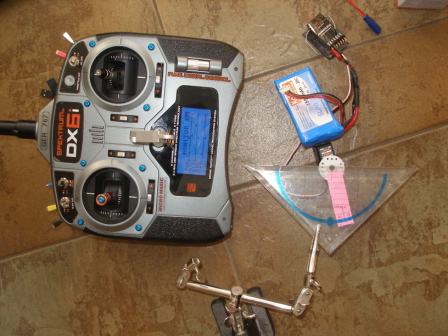

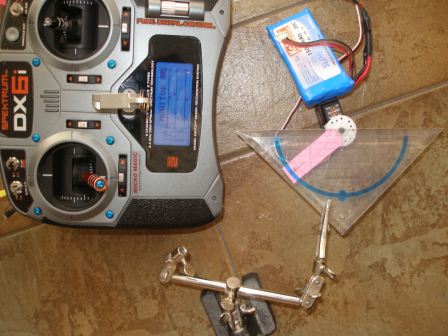

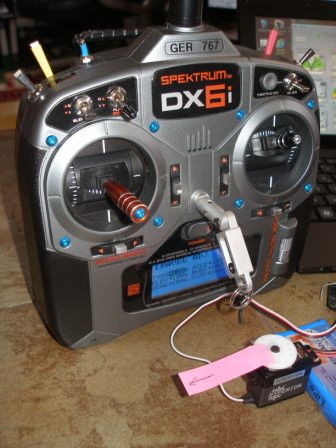

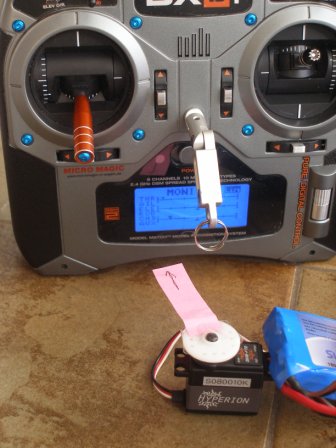

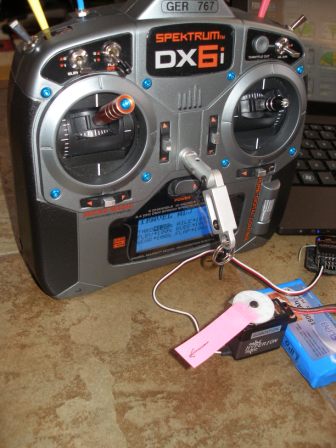

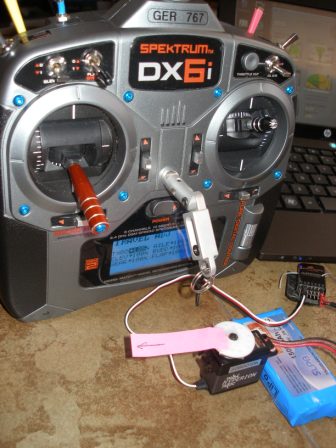

Zum Schluss noch drei Bilder mit der 140 ° Programmierung des Servoweges des HP-DH16 HV-Servos mit einem Winkelmesser zur besseren Darstellung.


Ich hoffe für einige war dieser Beitrag eine Hilfe zur Programmierung der Servowegvergrößerung.


Frohe Weihnachten und einen Guten Rutsch ins Jahr 2012

Alex

Hallo alex,

Danke fuer die anschauliche Beschreibung super gemacht.

ein Frage haben die Hyperions auch so eine "Uberlastschutz" wie wohl die Hitecs un funktioniert das?

Saludos.

Thorsten
